如何使用 TencentOS-tiny 上移植的 MicroPython 组件

1 基础Keil工程

1.1 源代码

micropython/py 组中添加
- components/language/micropython/py 目录下的 *.c 文件
micropython/shared 组中添加：
- components/language/micropython/shared/readline 目录下的 readline.c 文件
- components/language/micropython/shared/runtime 目录下的 pyexec.c, stdout_helpers.c, sys_stdio_mphal.c, interrupt_char.c 文件
micropython/extmod 组中添加：
- components/language/micropython/extmod 目录下的 utime_mphal.c, machine_signal.c, virtpin.c, machine_mem.c 文件
micropython/port 组中添加：
- components/language/micropython/port 目录下的 *.c 文件
- components/language/micropython/port/modules 目录下的 *.c 文件
- 工程目录中 board/ 目录下的 mphalboard.c 文件
hal 组中添加：
工程目录下 board/hal/ 目录下的 *.c 文件
examples 组中添加：
examples/micropython_demo/micropython_demo.c文件

1.2 头文件

在工程配置界面 C/C++ 页面中的 Include Paths 中添加下列目录：

添加 examples/micropython_demo
添加 components/language/micropython
添加 components/language/micropython/port
添加 components/language/micropython/port/modules
添加工程目录
添加工程目录下的 board 目录
添加工程目录下的 board/hal 目录

1.3 其他选项

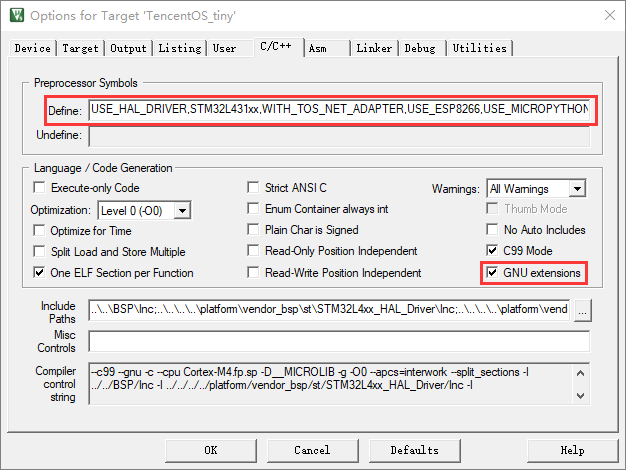

在工程配置界面的 C/C++ 页面下勾选 GNU extensions 选项，并在 Define 中添加 USE_MICROPYTHON。

1.4 编译脚本

MicroPython 采用了字符串驻留（String interning）技术节省 ROM 和 RAM 空间，在工程编译前需要先生成内部字符串 QSTR（uniQue STRing）。本工程中采用 Makefile 搜索代码中所有需要预先生成的 QSTR，然后在工程目录下的 genhdr 目录中生成 qstrdefs.generated.h 等文件。关于QSTR的更详细信息，可以在官方文档中获取。

在工程配置界面 User 页面下的 Before Build/Rebuild 中添加以下两个命令：

cmd.exe /C cd $P..\..\..\..\components\language\micropython\port & make clean-build V=1

cmd.exe /C cd $P..\..\..\..\components\language\micropython\port & make genhdr V=1 PYTHON=python PORT_BOARD_DIR=$Pboard TARGET_GENHDR_DIR=$Pgenhdr

该命令的作用是生成工程目录下的 genhdr 目录中的头文件，这些头文件通常只有在修改配置之后才需要重新生成，因此在不修改配置的情况下，不需要勾选这两个命令。

使用前请确保安装了make等unix工具，gcc工具链以及Python3，并将它们加入到系统环境变量中。如果没有安装，gcc工具链和unix命令行工具可以在MinGW中获取。访问MinGW官方网站和Python官方网站分别可以获取MinGW和Python的相关信息。

第二条命令中指定了多个变量的值，这些变量的含义分别是：

PYTHON：表示命令行可以使用的python命令，根据当前环境中的python命令修改
PORT_BOARD_DIR：表示与开发板相关的代码目录，该目录下至少需要包含mpconfigboard.h 文件和 mphalboard.h 文件
TARGET_GENHDR_DIR：表示生成的头文件所在的代码目录

1.5 外部Flash扩展

该功能目前只能在小熊派开发板上使用

MicroPython对ROM的需求量较大，上述基础Keil工程编译后需要占用239.70kB的ROM空间，对于包括ROM空间较少的开发板（比如：小熊派开发板）不太友好，为了能够在这样的开发板上运行更加完整的MicroPython功能，可以利用开发板的外部Flash对ROM空间进行扩展。

micropython_extra_demo 工程目录下包含了小熊派开发板的Keil外部Flash下载算法文件 BearPi_W25Q64JV.FLM，将该文件拷贝到 <Keil软件目录>/ARM/Flash 目录下。
在Keil工程中配置外部 ROM，并选择 Flash 下载算法

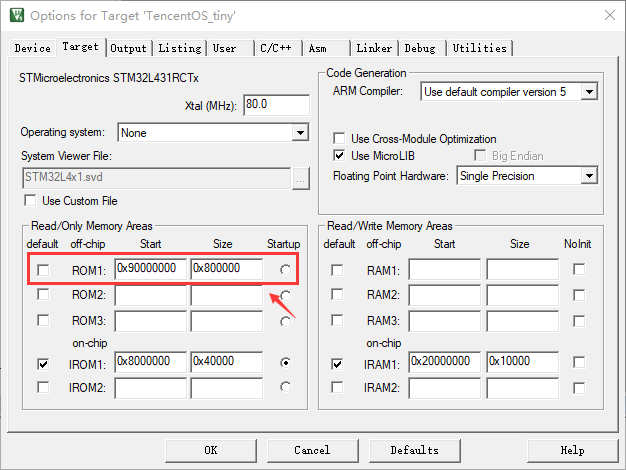

- 在工程配置的 Target 页面中，添加一个 ROM 区域，起始地址为 0x90000000，区域大小为 0x800000（ROM区域大小取决于外部 Flash 芯片容量）
- 在 Debug 页面中，点击右上角的 Settings，选择 Flash Download 选项卡，进入下图界面
- 添加描述为**“BearPi W25Q84JV 8MB Flash”的 Flash 下载算法，并将右上角的 Size 调整到0x8000**。
将特定文件或者组的存储位置改到外部 ROM 中。
添加 W25Q64JV 的驱动代码，启用内存映射模式。（在 MicroPython 的工程中，只需要启用第二节 “功能配置和扩展” 中的MP_USING_QSPI_FLASH宏并添加相应文件即可）

中断相关的代码以及内存映射模式启动前就需要执行的代码，不能放在外部 Flash 中。推荐将 MicroPython 相关的代码（除了移植的代码）都放在外部 Flash 中。

2 功能配置和扩展

与开发板相关的配置文件主要包括 mpconfigboard.h 和 mphalboard.h/c，其中 mpconfigboard.h 包含对 MicroPython 的配置，mphalboard.h/c 包含开发板特有的 MicroPython 函数的部分功能实现。

mpconfigboard.h 主要由宏定义构成，可以使用的定义以及对应的含义如下表：

名称	含义	取值范围	说明
MICROPY_HW_BOARD_NAME	开发板名称	字符串
MICROPY_HW_MCU_NAME	微控制器名称	字符串
MICROPY_HW_UART_NUM	UART数量	整数	需要与 tos_hal 的实现一致
MICROPY_HW_UART_REPL	用于 MicroPython 交互式命令行的 UART 的编号	整数	需要与 tos_hal 的实现一致
MICROPY_HW_SPI_NUM	SPI 数量	整数	需要与 tos_hal 的实现一致
MICROPY_CONFIG_ROM_LEVEL	ROM 水平	MICROPY_CONFIG_ROM_LEVEL _<BASIC/EXTRA>_FEATURES	代表 MicroPython 的功能裁剪程度，这里只列出两个典型值，其他取值需要参考 py/mpconfig.h 文件

除了以上配置之外，还有一些可选的功能配置，采用定义MP_USING_xxx宏的形式进行功能扩展：

宏定义	描述	依赖的文件/组件
MP_USING_QSPI_FLASH	使用外部QSPI-Flash扩展内部ROM空间	开发板目录/BSP/Hardware/W25Qxx-QSPI/w25qxx.c，详见第一节的外部Flash扩展部分
MP_USING_VFS	启用uos模块，启用VFS功能	tos_vfs组件， extmod/vfs.c， extmod/vfs_reader.c， extmod/moduos.c
MP_USING_MACHINE_SPI	在umachine库中启用SPI功能	extmod/machine_spi.c， drivers/bus/softspi.c，
MP_USING_MACHINE_I2C	在umachine库中启用I2C功能	extmod/machine_i2c.c
MP_USING_NETWORK	启用network模块	socket_wrapper组件， sal_wrapper组件， extmod/modnetwork.c， extmod/modusocket.c， shared/netutils/netutils.c
MP_USING_USELECT	启用uselect模块	extmod/moduselect.c
以下模块在ROM_LEVEL为EXTRA的时候会默认启用	-----	-----
MP_USING_CMATH	启用cmath模块	-
MP_USING_UASYNCIO	启用uasyncio模块	extmod/moduasyncio.c
MP_USING_UCTYPES	启用uctypes模块	extmod/moductypes.c
MP_USING_UZLIBS	启用uzlibs模块	extmod/moduzlibs.c
MP_USING_UJSON	启用ujson模块	extmod/modujson.c
MP_USING_URE	启用ure模块	extmod/modure.c
MP_USING_HEAPQ	启用uheapq模块	extmod/moduheapq.c
MP_USING_UHASHLIB	启用uhashlib模块	extmod/moduhashlib.c
MP_USING_UBINASCII	启用ubinascii模块	extmod/modubinascii.c
MP_USING_URANDOM	启用urandom模块	extmod/modurandom.c
MP_USING_FRAMEBUF	启用framebuf模块	extmod/modframebuf.c

3 使用MicroPython

下载 MicroPython 固件后，可以使用支持串口功能的 shell 连接到 MicroPython 的交互式解释器（REPL）上，也可以使用 MicroPython 提供的 mpremote 工具连接到 REPL。REPL 所关联的串口由第二节 “功能配置和扩展” 中的 MICROPY_HW_UART_REPL 宏设定。

3.1 mpremote

3.1.1 使用 pip 安装 mpremote

pip install mpremote

3.1.2 使用 mpremote 可以在常规的 shell 上连接到串口 REPL

mpremote connect <device>

例如：连接COM14端口

mpremote connect COM14

按下 ”Ctrl-]“ 可以退出REPL

3.1.3 使用 mpremote 还可以在开发板上执行本地的 python 脚本

mpremote connect <device> run <file>

例如：使用mpremote运行示例脚本led.py文件

mpremote connect COM14 run ./led.py

mpremote还包含其他功能，参考官方文档了解详情。

3.2 REPL

3.2.1 help() 命令

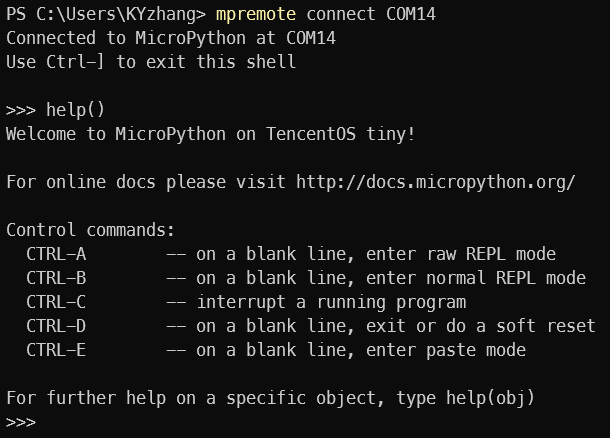

进入 REPL 后，可以使用 help() 命令，查看与 MicroPython 控制命令相关的提示信息：

其中 Ctrl-C 可以用来中断正在运行的程序，Ctrl-D 可以用来软复位，Ctrl-E 可以进入粘贴模式。

3.2.2 help('modules') 命令

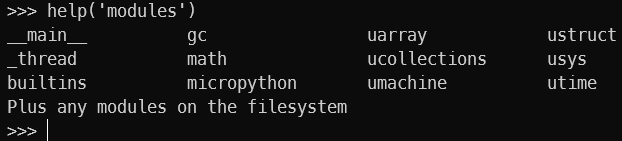

在交互式解释器中可以使用 help('modules') 命令查看当前可以引入的模块：

3.2.3 粘贴模式

在正常交互模式下，输入 Ctrl-E 可以进入粘贴模式。

在粘贴模式下可以方便地将 python 脚本粘贴到 REPL 中。

由于输入缓冲区大小只有512B，所以比较长的脚本需要分段粘贴。

粘贴完成后，输入 Ctrl-D 可以退出粘贴模式，并开始执行脚本。

下图展示了使用粘贴模式粘贴 pin.py 脚本的情况：

3.2.4 其他功能

REPL还有自动缩进，自动补全以及特殊变量"_"等功能，详细内容可以参考官方文档。

3.3 自动执行脚本

对于启用文件系统的 MicroPython 工程，可以在文件系统根目录中存放 boot.py 和 main.py 脚本，这两个脚本会在 MicroPython 启动时依次执行。

4 示例工程和示例脚本说明

4.1 示例工程

项目针对小熊派开发板提供了两个不同的示例工程：

micropython_basic_demo 是一个基础版的 MicroPython 工程，在第一节 ”基础Keil工程“ 中给出了比较详细的该工程的创建流程。该工程包含了 MicroPython 的REPL功能、_thread线程模块功能以及基本的 machine 模块功能。
micropython_extra_demo 是在 micropython_basic_demo 工程的基础上，参考第二节 “功能配置和扩展” 中的内容进行配置得到的扩展版的 MicroPython 工程。由于小熊派开发板的 ROM 不足以支持所有的 MicroPython 功能，该工程内使用了外部 Flash 扩展 ROM 容量。该工程在 micropython_basic_demo 工程的基础上，添加了 MicroPython 的一系列扩展模块，还添加了uos 模块以及 network 模块等移植模块。

4.2 示例脚本

在工程目录下的 scripts 目录中给出了三个示例脚本文件：

pin.py：脚本展示了 umachine 模块和 utime 模块的使用方式

import umachine as machine
import utime as time

running = True

def key1_irq_callback(pin):
    if pin.value() == 0:
        print('Key1 is pressed')
    else:
        print('Key1 is released')

def key2_irq_callback(pin):
    global running
    running = False

if __name__ == '__main__':

    led = machine.Pin("LED", mode=machine.Pin.OUT)
    key1 = machine.Pin("KEY1", mode=machine.Pin.IN_PULLUP)
    key1.irq(trigger=machine.Pin.IRQ_RISING|machine.Pin.IRQ_FALLING, handler=key1_irq_callback)
    key2 = machine.Pin("KEY2", mode=machine.Pin.IN_PULLUP)
    key2.irq(trigger=machine.Pin.IRQ_FALLING, handler=key2_irq_callback)

    while running:
        led.on()
        time.sleep(0.5)
        led.off()
        time.sleep(0.5)

脚本运行现象是：LED每过0.5s亮灭变化一次；按下按键1，打印一行文本 ”key1 is pressed“，释放按键1，打印一行文本 ”key1 is released“；按下按键2，LED不再闪烁，脚本退出。

thread.py：脚本展示了 _thread 模块的使用方法

import _thread

lock = _thread.allocate_lock()
n_thread = 4
n_finished = 0

def thread_entry(no):
    print(no)
    with lock:
        global n_finished
        n_finished += 1

if __name__ == '__main__':
    for i in range(n_thread):
        _thread.start_new_thread(thread_entry, (i,))

    while n_finished < n_thread:
        pass
    print("done")

脚本运行现象是：创建四个线程，序号分别为0~3，每个线程打印自己的序号后退出。

os.py：该脚本展示了 uos 模块中的文件操作和目录操作

该脚本只有在启用 VFS 的前提下才能运行

import uos as os

# test mkdir()
print('{:-^40}'.format('test mkdir'))
print(os.listdir())
os.mkdir('test_dir')
print(os.listdir())

# test file open() and write()
print('{:-^40}'.format('test write'))
f = open('test_dir/test_file', 'w')
f.write("Hello TencentOS-tiny\n")
print("Hello MicroPython", file=f)
f.close()
print(os.listdir('test_dir'))

# test file open() and read()
print('{:-^40}'.format('test read'))
f = open('test_dir/test_file', 'r')
print(f.readlines())
f.close()

# test 'with' statement and iterator
print('{:-^40}'.format('test with statement'))
with open('test_dir/test_file', 'r') as file:
    for line in file:
        print(line)

# test rename()
print('{:-^40}'.format('test rename'))
os.rename('test_dir', 'test_dir2')
print(os.listdir())
print(os.listdir('test_dir2'))

# test unlink()
print('{:-^40}'.format('test unlink'))
os.unlink('test_dir2/test_file')
print(os.listdir('test_dir2'))
os.unlink('test_dir2')
print(os.listdir())

脚本运行现象是：输出以下内容

---------------test mkdir---------------
['System Volume Information']
['test_dir', 'System Volume Information']
---------------test write---------------
['test_file']
---------------test read----------------
['Hello TencentOS-tiny\n', 'Hello MicroPython\n']
----------test with statement-----------
Hello TencentOS-tiny

Hello MicroPython

--------------test rename---------------
['System Volume Information', 'test_dir2']
['test_file']
--------------test unlink---------------
[]

['System Volume Information']
